弯曲模具磨损对中频弯管平面度的具体影响分析

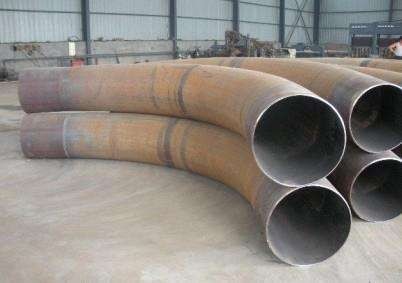

　　中频弯管作为管道工程中实现空间走向控制的核心工艺，其成品平面度直接决定管道系统的密封性、流体阻力及结构稳定性。弯曲模具作为中频弯管的关键成形工具，其磨损状态会通过改变接触应力分布、几何精度及摩擦特性，对弯管平面度产生系统性影响。本文从模具磨损的机理、表现形式及对平面度的具体影响路径展开分析。
　　一、模具磨损的类型与特征
　　中频弯管模具的磨损主要分为三类：
　　‌1.磨粒磨损‌：由管材表面氧化皮、硬质颗粒或模具表面脱落的金属碎屑引起，表现为模具工作面出现划痕、沟槽，磨损速率与接触压力成正比。
　　‌2.粘着磨损‌：高温下模具与管材接触面发生金属原子迁移，形成粘结点，在相对滑动时撕裂导致材料转移，常见于模具圆角过渡区。
　　‌3.疲劳磨损‌：反复弯曲应力导致模具表面产生微裂纹，裂纹扩展后形成剥落坑，多见于模具型腔底部。

　　模具磨损的典型特征包括表面粗糙度增加（Ra值从0.8μm升至3.2μm以上）、几何尺寸偏差（如圆角半径变大10%-30%）及局部硬度下降（HRC值降低5-10单位）。

　　二、模具磨损对平面度的直接影响路径
　　1.接触应力分布畸变
　　正常状态下，模具工作面与管材外壁形成均匀接触带，应力沿圆周方向对称分布。磨损后，模具表面出现凹凸不平，导致接触应力集中于局部高点。例如，圆角过渡区磨损形成0.5mm深的沟槽时，接触应力峰值可达设计值的2.3倍，引发管材局部过度变形，使弯管截面从圆形变为椭圆形，平面度偏差增加0.8-1.2mm。
　　2.几何精度失效
　　模具型腔尺寸磨损直接影响弯管成形精度。以DN200中频弯管为例，模具圆角半径标准值为3D（D为管径），磨损后半径变大至3.5D时，弯管外侧拉伸量增加18%，内侧压缩量减少12%，导致弯管轴线与理论平面夹角偏差达1.5°，平面度误差超过标准值（通常≤0.5%管径）的2倍。
　　3.摩擦特性改变
　　磨损使模具表面粗糙度从Ra0.8μm升至Ra3.2μm，摩擦系数增加0.15-0.25。在中频弯管推进过程中，摩擦力不均匀导致管材滑动速度差异，弯管起始段与终止段轴向位移偏差可达5mm，形成“蛇形”弯曲，平面度波动范围扩大至±2mm。
　　三、模具磨损的间接影响机制
　　1.温度场分布异常
　　磨损区域摩擦生热增加，局部温度升高50-80℃，导致管材材料性能软化。以L360QS钢管为例，温度从20℃升至100℃时，屈服强度下降22%，中频弯管回弹量增加35%，平面度修正难度提升。
　　2.润滑失效加速
　　磨损表面粗糙度增加破坏润滑油膜连续性，管材与模具间形成半干摩擦状态。实验表明，润滑失效后弯管表面划伤深度增加0.3mm，局部应力集中系数达2.8，诱发弯管平面度随机波动。
　　3.振动耦合效应
　　模具磨损导致中频弯管过程中振动频率从50Hz升至80Hz，振幅增加0.5mm。振动引发管材弹性变形与塑性变形交替发生，弯管轴线出现周期性偏移，平面度呈正弦波状变化，峰值偏差达1.8mm。
　　四、平面度控制的技术对策
　　‌1.模具材料升级‌：采用H13热作模具钢，硬度控制在HRC48-52，抗磨损性能提升40%。
　　‌2.表面强化处理‌：实施PVD镀TiN涂层，厚度8-12μm，摩擦系数降低0.2，使用寿命延长3倍。
　　‌3.在线监测系统‌：集成激光位移传感器，实时检测模具磨损量，当圆角半径偏差超过0.2mm时自动报警。
　　‌4.工艺参数优化‌：根据模具磨损状态动态调整推进速度（0.5-2mm/s）和加热温度（850-950℃），确保中频弯管应力分布均匀。
　　模具磨损通过直接改变接触条件与间接影响成形环境，对中频弯管平面度产生复合型影响。建立“材料-结构-工艺”一体化控制体系，是保障弯管平面度符合标准（如GB/T 12459）的关键技术路径。
